“Trong xây dựng, cách đọc bản vẽ kết cấu thép là kỹ năng quan trọng giúp kỹ sư và sinh viên hiểu rõ cấu tạo công trình. Bài viết này giúp bạn đọc bản vẽ kết cấu từ A–Z: ký hiệu, cao độ, bố trí và chi tiết liên kết. Áp dụng thực tế cho nhà xưởng/nhà thép.”

Bản vẽ kết cấu thép được xem là một trong những tài liệu kỹ thuật quan trọng, đóng vai trò định hướng cho việc thi công các công trình như tòa nhà, nhà máy hay nhà xưởng công nghiệp. Tuy nhiên, không phải ai cũng nắm rõ và hiểu sâu về loại bản vẽ này. Vậy bản vẽ kết cấu thép thực chất là gì? Làm thế nào để đọc và áp dụng bản vẽ một cách chính xác trong thực tế thi công? Hãy cùng MINATO STEEL VN tìm hiểu chi tiết trong nội dung dưới đây.

Cách đọc bản vẽ kết cấu thép là gì?

Bản vẽ kết cấu thép là loại bản vẽ kỹ thuật thể hiện đầy đủ hình dạng, kích thước, cấu tạo và mối liên kết giữa các cấu kiện thép trong công trình xây dựng. Đây là tài liệu quan trọng giúp các kỹ sư, nhà thầu, cũng như các bên liên quan nắm bắt chính xác loại vật liệu, vị trí lắp đặt và phương pháp thi công, từ đó đảm bảo tính an toàn và hiệu quả cho công trình.

Nói cách khác, bản vẽ kết cấu thép giống như bản đồ chỉ dẫn cho việc gia công, lắp dựng và kiểm tra chất lượng hệ kết cấu thép trong toàn bộ vòng đời của công trình.

Bản vẽ kết cấu thép là gì?

Các loại bản vẽ kết cấu thép thường gặp

Trong mỗi dự án xây dựng nhà xưởng, nhà thép tiền chế hay công trình công nghiệp, bản vẽ kết cấu thép giữ vai trò quan trọng để đảm bảo thi công đúng kỹ thuật. Một số loại bản vẽ phổ biến bao gồm:

🔹 Bản vẽ kết cấu thép móng

Thể hiện toàn bộ thông số liên quan đến phần móng như: kích thước, độ sâu, độ dày, kết cấu thép móng và phương án thi công. Đây là cơ sở quan trọng để đảm bảo công trình vững chắc ngay từ nền tảng.

🔹 Bản vẽ kết cấu thép định vị cột

Cung cấp chi tiết về hình dạng, kích thước cũng như vị trí chính xác của các cột trong công trình. Bản vẽ này giúp kỹ sư và đội thi công đặt cột đúng thiết kế, đảm bảo khả năng chịu lực.

🔹 Bản vẽ kết cấu thép sàn

Diễn giải cách bố trí thép trên bề mặt sàn, khoảng cách và hướng đặt thép. Nhờ đó, thi công sàn đúng kỹ thuật, đạt độ bền và khả năng chịu tải.

🔹 Bản vẽ kết cấu thép mặt bằng

Bao gồm thông số về sàn, dầm, cao độ, chiều dày và các chi tiết liên quan. Đây là bản vẽ tổng thể để nắm được bố trí kết cấu của toàn bộ công trình.

Bản vẽ kết cấu thép trong hồ sơ thi công

Một bộ hồ sơ thi công đầy đủ cho công trình kết cấu thép thường có:

• Bản vẽ thiết kế cơ sở: Thể hiện ý tưởng và phương án sơ bộ.
• Bản vẽ thiết kế kỹ thuật/thi công: Diễn giải chi tiết các hạng mục để triển khai.
• Bản vẽ thiết kế phác thảo: Đưa ra phương án bố trí ban đầu, dùng cho trao đổi giữa chủ đầu tư và đơn vị thiết kế.
• Bản vẽ shop drawing kết cấu thép: Bản vẽ chi tiết phục vụ gia công, lắp dựng tại công trường.

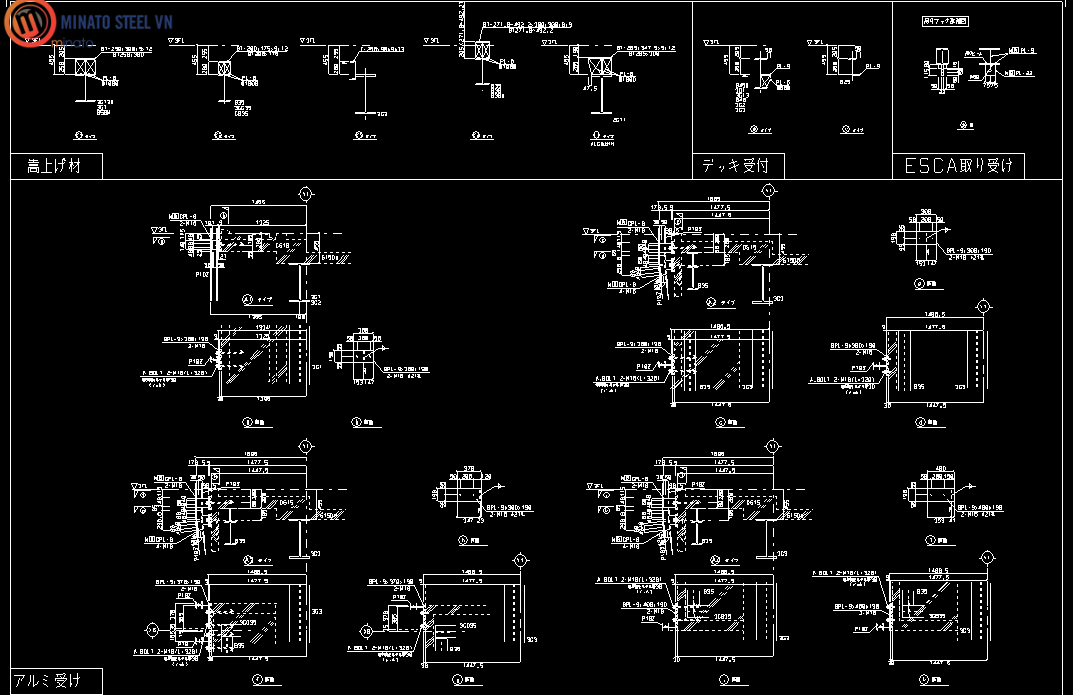

Hướng dẫn cách đọc bản vẽ kết cấu thép từ A-Z

Trong một bộ bản vẽ kết cấu thép, các phần thường được chia thành: hướng dẫn thiết kế kết cấu thép, bản vẽ bố trí cơ bản, bản vẽ bố trí kết cấu và bản vẽ chi tiết. Để đọc và hiểu chính xác, bạn cần nắm rõ ý nghĩa và phương pháp tiếp cận của từng phần như sau:

1. Đọc phần hướng dẫn thiết kế kết cấu thép

Mỗi bản vẽ đều có phần hướng dẫn đi kèm, đóng vai trò như “kim chỉ nam” cho toàn bộ hồ sơ. Khi đọc, cần lưu ý:

• Nắm vững nội dung, vật liệu sử dụng và yêu cầu về chất lượng.
• Hiểu rõ các tiêu chuẩn kỹ thuật, quy chuẩn thiết kế được áp dụng.
• Xác định các yêu cầu đặc biệt đối với kết cấu.
• Nắm chắc biện pháp kỹ thuật trong thi công để đảm bảo đúng thiết kế.

2. Đọc bản vẽ bố trí cơ bản

Phần này giúp hình dung được bố cục và vị trí tổng quan của công trình. Khi đọc, bạn cần:

• Chú ý cao độ móng, trục định vị và sự khác biệt giữa các loại móng.
• Đối chiếu với bản vẽ kiến trúc để kiểm tra tính tương ứng giữa trục và móng.
• So sánh mặt bằng và mặt cắt để nhận biết sự thay đổi về cao độ nền, đỉnh móng và cách xử lý.
• Xem xét kích thước, mức độ gia cố của từng bộ phận.
• Ghi chú các điểm chưa rõ ràng và lập danh sách vấn đề cần trao đổi, xử lý.

3. Đọc bản vẽ bố trí kết cấu

Bản vẽ bố trí kết cấu bao gồm hình chiếu bằng và mặt cắt của kết cấu. Khi đọc cần:

• Xác định loại kết cấu, vị trí mặt phẳng và cao độ của các cấu kiện chính.
• Kết hợp với bản vẽ kiến trúc để hiểu mối tương quan về vị trí và cao độ.
• Phân loại các thành phần chính bằng cách đối chiếu bản vẽ mặt cắt, bản vẽ tiêu chuẩn và bản vẽ chi tiết.
• So sánh để tìm ra điểm giống, khác nhau giữa các nút kết cấu và phần cấu kiện ngầm.

4. Đọc bản vẽ kết cấu chi tiết

Đây là phần quan trọng nhất, quyết định đến độ chính xác của thi công:

• Kiểm tra vị trí, cao độ, số lượng các bộ phận trên mặt bằng kết cấu và đối chiếu với bản vẽ chi tiết.
• Đảm bảo không có xung đột về vị trí, kích thước giữa các cấu kiện.
• Hiểu phương thức liên kết giữa các thành phần để xác định khả năng chịu lực và hạn chế va chạm.
• Đọc kỹ các chi tiết liên quan đến phụ kiện, bu lông, bản mã, thép gia cường…
• Đối chiếu với bảng thống kê vật liệu để xác minh số lượng và chủng loại.
• Tóm tắt lại nội dung, sắp xếp hồ sơ, kiểm tra thông tin và đề xuất giải pháp khi cần.

Như vậy, để đọc bản vẽ kết cấu thép chính xác, người kỹ sư hoặc thợ thi công không chỉ cần kỹ năng quan sát, đối chiếu mà còn phải có kiến thức chuyên môn về vật liệu, kết cấu và tiêu chuẩn kỹ thuật. Điều này giúp đảm bảo quá trình thi công an toàn, đúng kỹ thuật và tiết kiệm chi phí.

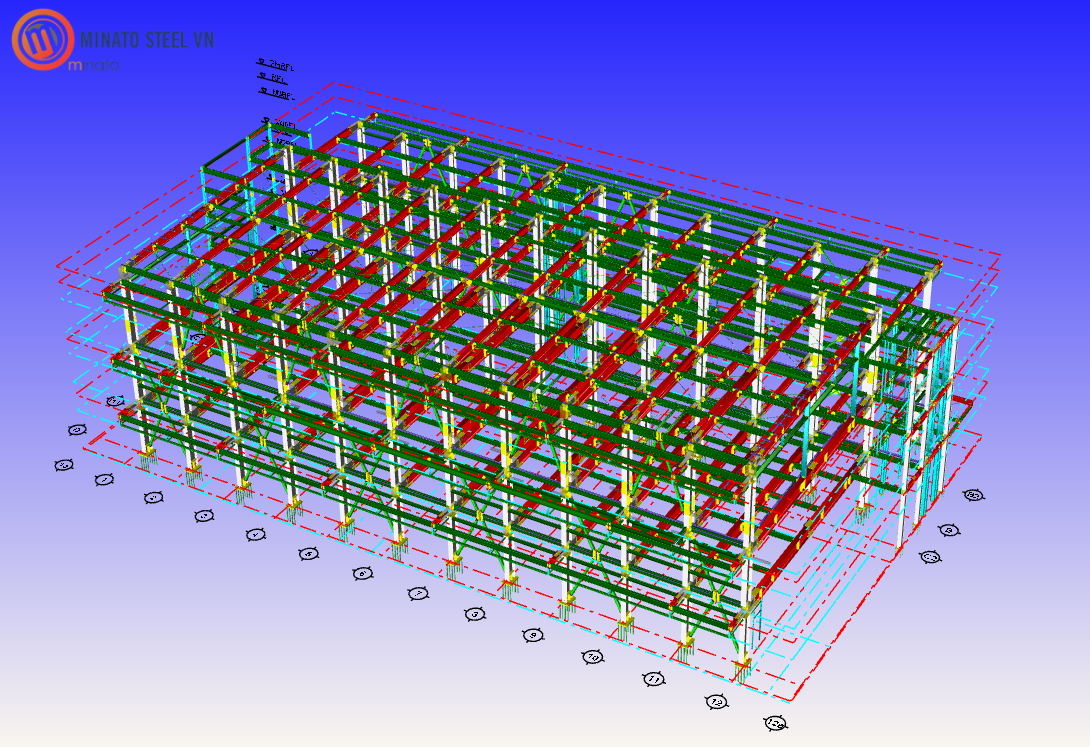

Kỹ năng cần có để đọc bản vẽ kết cấu thép (Checklist)

• Kiến thức nền tảng: hệ kết cấu, sơ đồ chịu lực, tải trọng cơ bản.
• Tiêu chuẩn & quy ước: TCVN/JIS/AISC, ký hiệu cấu kiện, ký hiệu hàn–bu lông, tỷ lệ & đường nét.
• Đọc khung tên & revision: tên dự án, tỉ lệ, đơn vị, ngày phát hành, phiên bản (Rev) và danh mục bản vẽ.
• Định vị – cao độ: nắm lưới trục, mốc ±0.000, hệ tọa độ, quy tắc đặt cao độ trên mặt bằng & mặt cắt.
• Vật liệu & liên kết: mác/thành phần thép, cấp bền bu lông (8.8, 10.9…), kiểu & kích thước mối hàn, bản mã.
• Bố trí cấu kiện: hiểu đánh số cấu kiện (marking/numbering), hướng dầm–xà gồ, thứ tự lắp dựng.
• Chi tiết gia công: lỗ bu lông, khe hở hàn, dung sai, bán kính bo, chiều dài phát triển tấm.
• Soát thổi & phối hợp: đối chiếu kiến trúc/MEP, nhận diện xung đột (clash), vị trí bao che & khe co giãn.
• Phần mềm: AutoCAD (Layer/Xref/Dim), đọc Tekla/Revit/Navisworks để xem 3D & kiểm clash.
• BOM & khối lượng: đọc bảng vật tư, trích xuất số lượng/chiều dài/thép tấm; kiểm tra trùng lặp.
• RFI & ghi chú: biết cách lập câu hỏi kỹ thuật (RFI), redline bản vẽ, ghi lại thay đổi để truy vết.
• Biện pháp & an toàn: yêu cầu cẩu lắp, ổn định tạm, mô-men siết bu lông, bảo vệ chống ăn mòn/sơn.(Xem thêm: ISO 12944 – hệ sơn bảo vệ)

Mẹo nhanh cách đọc bản vẽ kết cấu thép trước khi thi công (5 bước):

1) Xem tổng mặt bằng → 2) Chốt cao độ & trục → 3) Đọc chi tiết liên kết → 4) Đối chiếu BOM → 5) Lập danh sách RFI còn vướng.

Lưu ý khi thiết kế bản vẽ kết cấu thép

• Khảo sát trước khi thiết kế: Xem xét kỹ mặt bằng, điều kiện xây dựng và các tác động ảnh hưởng đến công trình.
• Tải trọng công trình: Tính toán chi tiết tải trọng (tĩnh tải, động tải, lực gió…) để đảm bảo công trình an toàn và bền vững.
• Hoạt tải: Với công trình có tải trọng và nhịp lớn, cần kiểm tra kỹ các trường hợp hoạt tải lệch tầng, lệch nhịp.
• Độ lớn: Quan tâm đến độ lệch hoạt tải, ảnh hưởng của động đất và các lực ngang khác.

Tóm lại: bản vẽ kết cấu thép phải chính xác – chi tiết – rõ ràng, giúp công trình được thi công đúng kỹ thuật và hạn chế tối đa lỗi sai.

Bản vẽ kết cấu thép giữ vai trò then chốt, giúp công trình được triển khai an toàn – chính xác – hiệu quả. Vì vậy, việc khảo sát kỹ lưỡng, tính toán tải trọng đầy đủ, chú ý hoạt tải và các yếu tố tác động bên ngoài là điều không thể bỏ qua.

Tại Minato Steel, chúng tôi luôn đặt yếu tố chất lượng bản vẽ lên hàng đầu, kết hợp đội ngũ kỹ sư giàu kinh nghiệm cùng quy trình kiểm soát chặt chẽ để mang đến giải pháp tối ưu cho từng dự án. Nếu bạn đang tìm kiếm đơn vị thiết kế và triển khai bản vẽ kết cấu thép chuyên nghiệp, Minato Steel chính là lựa chọn đáng tin cậy.
